云控HMI和PLC在封邊機上的應用

一、簡介

全自動封邊機：即可以自動完成板材封邊工作的木工機床。主要分為兩類：直線封邊和曲線封邊。

二、工藝要求

上料→輸送→齊頭→粗修→精修→側開槽→下開槽→吹氣→拋光→完成。

三、機器特色

隨著板式家具的興起與發展，板式家具生產技術也日趨成熟，封邊工藝已由手工封邊發展到機械化、連續化的生產。機械封邊就是采用各種連續通過式封邊機，將板件側邊用封邊條快速封貼起來。它不僅加速封邊膠合，提高生產效率，而且也保證了封邊質量。封邊機封邊的物理性能好，膠層薄而均勻，可以在封邊后不需要陳放立即進行后續工序加工。

四、方案

該控制系統采用云控人機界面MK070，PLC主機采用MKV1-M1410R+E0808R構成。

一般的全自動直線封邊機由粘貼壓緊裝置、封邊條前后齊頭裝置、上下修邊裝置、跟蹤修邊裝置、刮邊裝置及拋光裝置等組成, 有些還配有銑邊的銑刀、砂邊的砂光頭和加熱裝置等。調試時要從進料端開始, 按照先后順序一步步操作, 直到出料端, 這樣做既快又準確。

五、程序簡要介紹

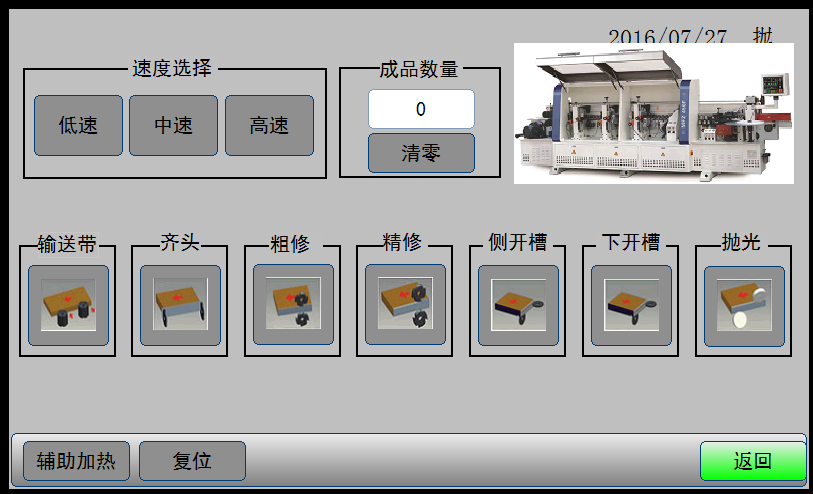

HMI程序：

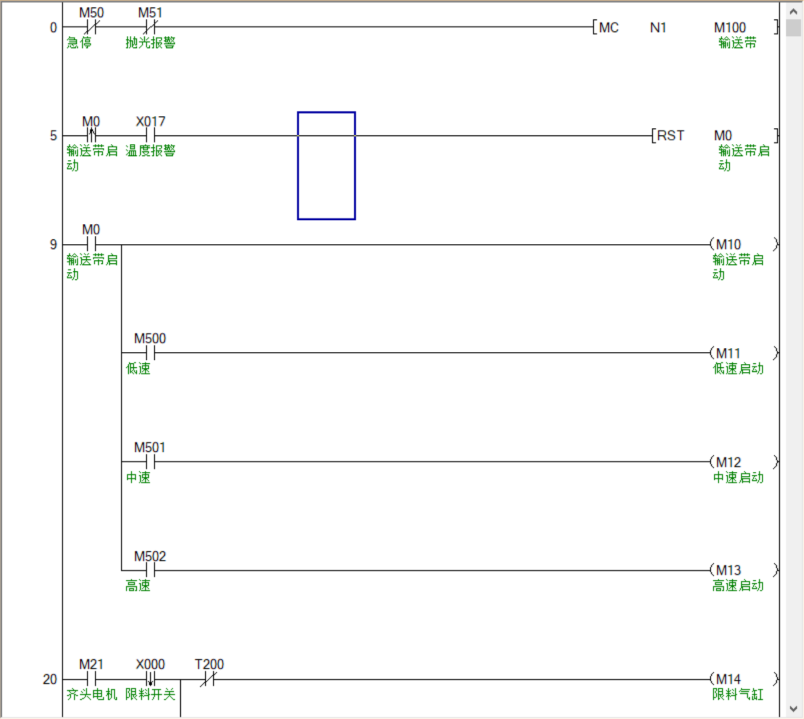

PLC部分程序：

六、工程總結

封邊設備的不斷更新?lián)Q代，一些新的封邊工藝的不斷涌現，封邊的質量和效率也不斷的提高。

云控觸摸屏和plc的產品質量和穩定性都很好，在封邊機行業得到了市場的認可，云控產品給封邊機廠家提供更好的工藝和解決方案，并配合廠家，研發更高端的設備。為客戶提供高效，先進、節能的產品。

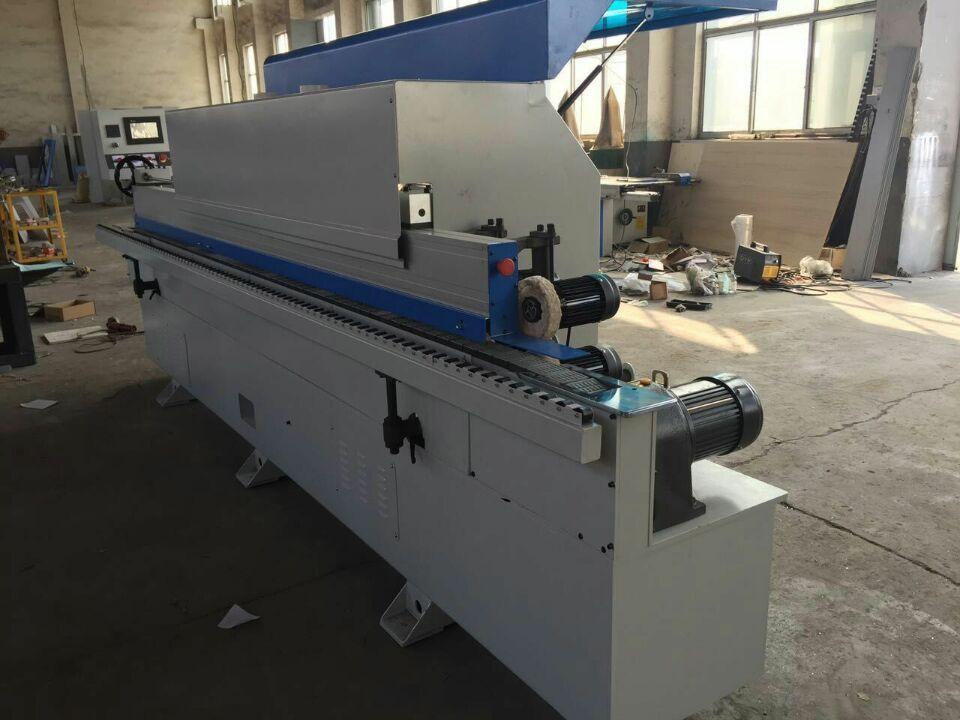

七、機器圖片
